京瓷KYOCERA  AVX晶体谐振器的结构什么是被动器件?

ag九游会登陆j9入口广泛应用于包括家电、汽车、通信设备、交通设施,FA设备乃至医疗设备等日常生活中不可缺少的电子装置中.

其中京瓷ag九游会登陆j9入口时钟振荡器使用简单,是相当便利的频率源.

说明时钟振荡器前,先说明一下晶体谐振器.

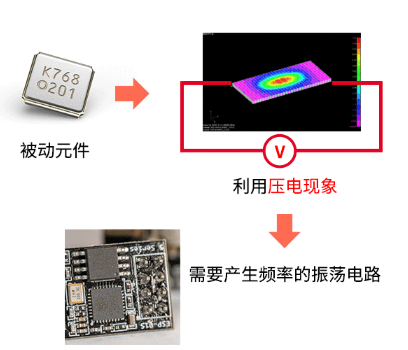

晶体谐振器是不能单独工作的“被动元器件”.利用水晶被外加电压后变形、振荡的压电效应,可以控制各种电子装置.

将压电效应产生的机械振动变换成电信号得到频率,需要使晶体谐振器稳定持续振荡的振荡电路.

什么是被动器件?

消耗、储存和释放从外部供应电能的部件.例:电阻、电容、电感等.

相反,“有源器件”能够放大、整流和转换外部提供的电能的器件.例:晶体管、集成电路等.

常见问题为了使晶体谐振器振荡

为了使其稳定振荡,需要匹配调试振荡电路和晶体谐振器的Rf※1、Rd※2、Cd、Cg※3等电路参数至适当值.

匹配不充分时,可能会有频率偏差、异常振荡、输出电平低下、振荡停止等系统故障的风险.

※1 Rf=反馈电阻 ※2 Rd=限流电阻 ※3 Cd,Cg=负载容量

接下来说明非常实用的时钟振荡器.时钟振荡器是ag九游会登陆j9入口厂商将“振荡电路”和“晶体谐振器”封装在同一管壳,提供给到客户以优质状态振荡的产品.

只需施加电压Kyocera进口ag九游会登陆j9入口即可获得所需频率的时钟信号.

什么是时钟信号?

具有极其规律的周期性电信号.可以为多个电路提供工作时钟.
